新型三輥研磨機點擊返回

型號：: ZT-S65

輥筒直徑mm：: φ65

輥筒工作長mm：: 125

輥筒速比：: 1:2.8:7.8

重量：: 80kg

定制熱線：18024378065

點擊免費咨詢

解決方案提供

產品詳情

01用途和性能：Product introduction

三輥研磨機主要用于研磨各種油漆、油墨、油彩顏料、食品、化妝品及牙膏等膏狀漿料之用，為油漆、油墨等工廠研細膏狀漿料的主要設備。通過機器水平方向排列的三根輥筒的表面相互擠扎及不同速度的摩擦而達到研磨作用，研磨物料一般只要研磨二次就可以達到要求，難研物料必須研磨多次，方能達到要求，加工細度一般可達到3~18μm左右（用細度刮板測定）。

02主要參數：Product introduction

型號參數			ZT-S65	ZT-S150	ZT-S200	ZT-S260	ZT-S315	ZT-SM405
輥筒直徑mm			φ65	φ150	φ200	φ260	φ315	φ405
輥筒工作長mm			125	300	500	695	760	810
輥筒轉速	慢輥 r.p.m		32	25.3	20	19	19	15
	中輥 r.p.m		89	63.2	55	55	54	45
	快輥 r.p.m		250	152	155	155	155	135
電動機	型號		YS7144	Y100L1-4	Y112M-4	Y160M-6	Y160L-6	Y180L-6
	轉速 r.p.m		1400	1420	1420	970	970	970
	功率 Kw		0.75	2.2	4	7.5	11	15
輥筒速比			1:2.8:7.8	1:2.5:6	1:2.8:8.1	1:2.8:8.1	1:2.8:8.1	1:3:9
外型尺寸			*420400440*	*820800920*	*11801120980*	*164513501100*	*172015501180*	*215019801250*
重量		kg	80	500	750	2100	2800	5200

03工作原理：Product introduction

工作時將快、慢輥調節到適當位置，啟動機器，然后將需研磨的漿料加入中輥與慢輥之間銅刀處，漿料經過中、慢輥表面擠扎后，由中輥帶給快輥，再由緊貼表面的出料刮刀予以刮下，通過裝有攔板的刀板，流入盛料桶，由此構成整個研磨過程。

04機器結構及使用：Product introduction

1．機器部分
機體采用鑄件，由機座和上蓋板組成，機體左右導軌面上按水平方向裝有雙列向心球面輥子軸承的慢、中、快軸承座每邊各一只，并與上壓板連接在一起，中輥軸承座用螺栓連接機體，快、慢輥軸承座由一對齒輪轉動帶動螺桿旋轉作用，作前后移動，軸承座用于支撐慢、中、快三輥筒，輥筒軸的右端裝有冷卻水管及水箱，左端裝置為傳動齒輪箱，其機體下部里面裝有電動機、慢輥與中輥之間兩旁按輥筒中心的垂直下方裝有加料用的銅刀，快輥前方緊靠輥筒表面裝有出料用的刀片部件，由此組成三輥研磨機。
2．傳動部件
機座下部裝有電動機，通過三角膠帶傳動，傳入快輥，由快輥通過齒輪傳動至中輥，中輥再傳至慢輥。
3．輥筒
輥筒分為快、中、慢各一，均冷硬合金離心澆鑄而成，兩端為經熱處理的優質鋼軸頭，左軸頭裝有傳動齒輪，右軸頭中間通孔為水道孔作為輥筒在工作時冷卻用。輥筒的硬層厚度不小于15mm，其硬度不低于肖氏硬度70，表面經精密磨削。
4．進料裝置
進料裝置由銅刀和銅刀支架組成，安裝在慢輥與中輥之間的兩端，刀圓弧緊貼在慢、中輥兩輥表面,保證不流物料，銅刀支架采用螺栓固定在機體上，便于調整邊距及拆裝清洗，銅刀應經常進行調整，務便于輥筒表面密貼。
5．冷卻裝置

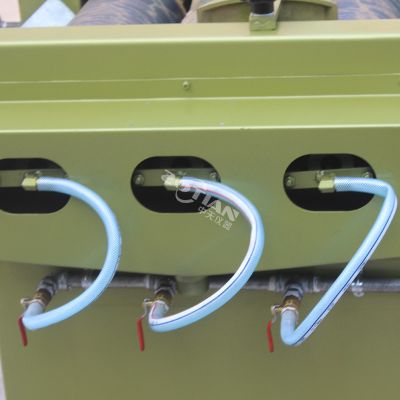

為適當地除輥筒工作面因磨擦后產生的熱膨脹影響輥筒接觸面的平整，在輥筒右軸頭處裝有冷卻水管，在水管接頭處套有橡膠管，通入水源經輥筒內壁熱交換后，由原孔回入水箱，流入下水道。
6．出料裝置
供出料用的出料板裝于機體的出料板支架上，出料板上裝有刀片，通過出料板調節螺釘，使刀片緊貼在快輥表面上，刀口的貼合位置應高于輥筒中心5 mm，便于順利地刮下經磨細后附著在快輥表面上的物料。
7．壓力調整裝置
轉動手輪，經齒輪螺桿與螺帽的作用，促使快、慢輥沿導軌作前后移動，以調節漿料的研磨細度。
五、機器的使用
機器經過安裝，并經空車運轉，確認無故障后，應注意以下問題：
1、工作前
檢查輥筒表面是否清潔，潤滑部分是否有足夠的潤滑油，輥筒是否松開，出料刮刀口是否正常等等。
2、工作時
（1）啟動機器以后，慢慢的將快、慢輥調節至一定位置，加入漿料，然后再作一次精密細致的調節，調節滿意的輥筒，其表面色彩的深度是一致的，如果中間放得快些，兩頭濃些，還是正常的，可以在冷卻水流加以控制，水流放得快些，時間一長，慢慢就會一致，輥筒調節好以后，再將出料刀片頂上。
（2）漿料的主要研磨作用，是靠中輥和慢輥之間的研磨來達到的，快輥主要是起著帶出研細后的漿料的作用，因此中輥和慢輥可以調節緊些，但中輥和快輥之間不能太緊，因為太緊了，快輥的線速要比慢輥快好幾倍，而三輥筒的材料質量和成份與結構都是一致的，由于磨損和膨脹系數等因素差距太大，結果會造成快輥的變形和加速快輥的損壞。
（3）遇到輥筒中間出料細，兩頭出料厚的情況，在工作時可以加快水冷卻，輥筒經表面磨擦產生熱膨脹以后，過了一個很短的時期就會變得平直的，尚使開車時基本平直，那可適當地減少水冷卻，總之，視實際情況來控制，必須注意，不能長時間不放冷卻水，因為輥筒表面的熱量逐漸提高到一定程度后，輥筒面會產生剝落或不規則的變形，造成無法使用的后果。
（4）應隨時注意調節快、慢輥，由于輥筒的熱膨脹，一不小心，工作時容易脹死，甚至剎住電機，產生意外。
（5）作進料用的銅刀不能壓得太緊，隨時在圓弧中注入潤滑劑，視實際情況，可以調節工作面的長度。
（6）注意軸承在正常運轉中，軸承溫升不得大于45℃。
３、工作后
松開輥筒，銅刀，出料用的刀板，并加以清洗。

05應用場景Application scenarios

三輥研磨機主要用于研磨各種油漆、油墨、油彩顏料、食品、化妝品及牙膏等膏狀漿料之用，為油漆、油墨等工廠研細膏狀漿料的主要設備。

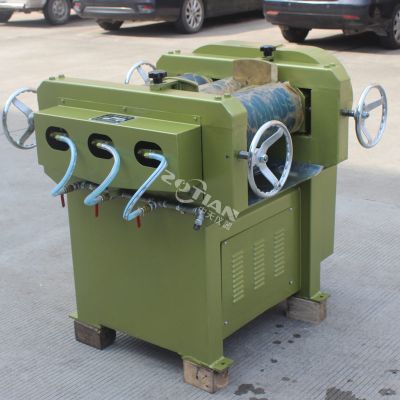

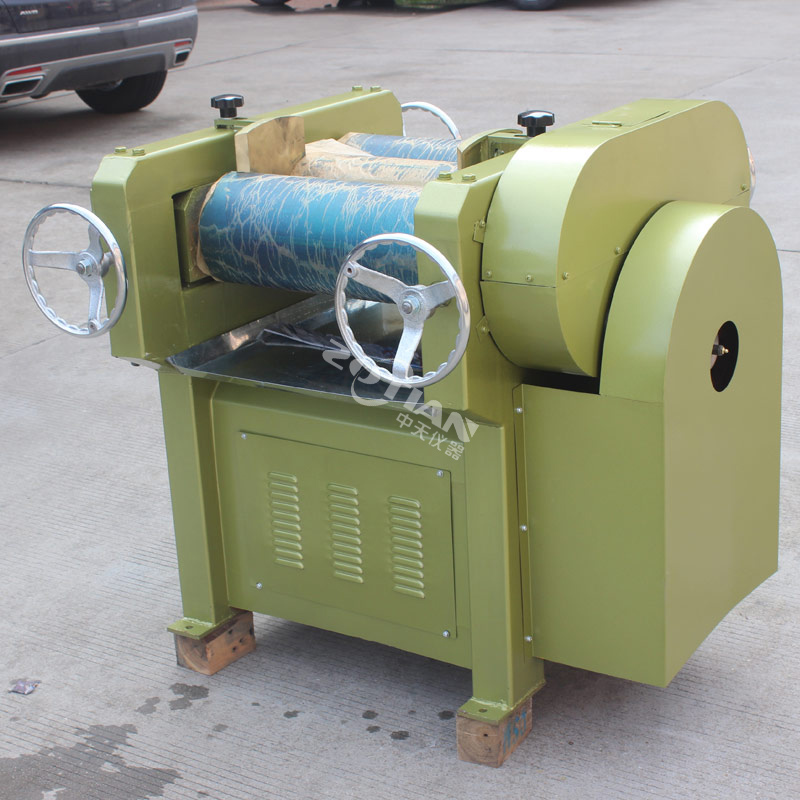

06產品圖展示Product map display
