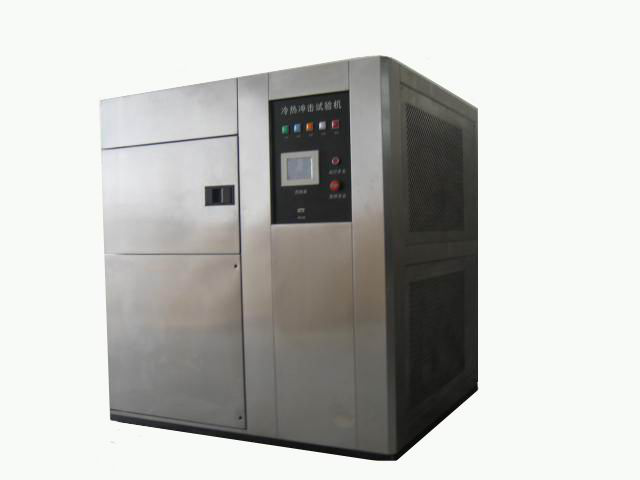

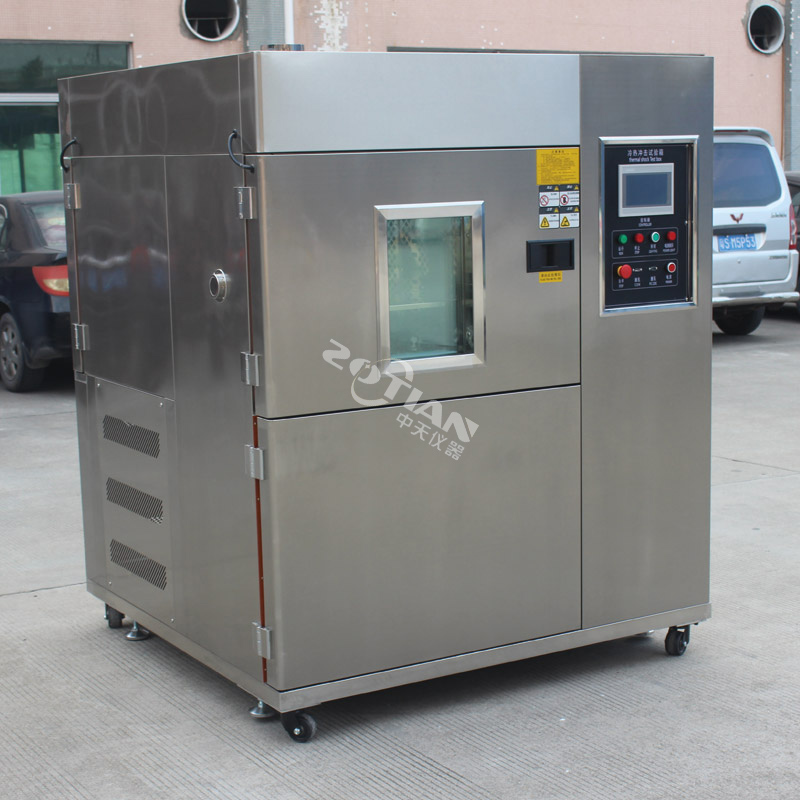

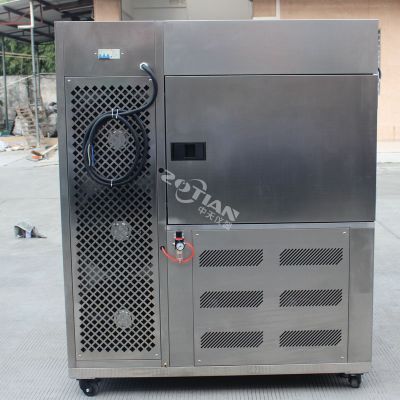

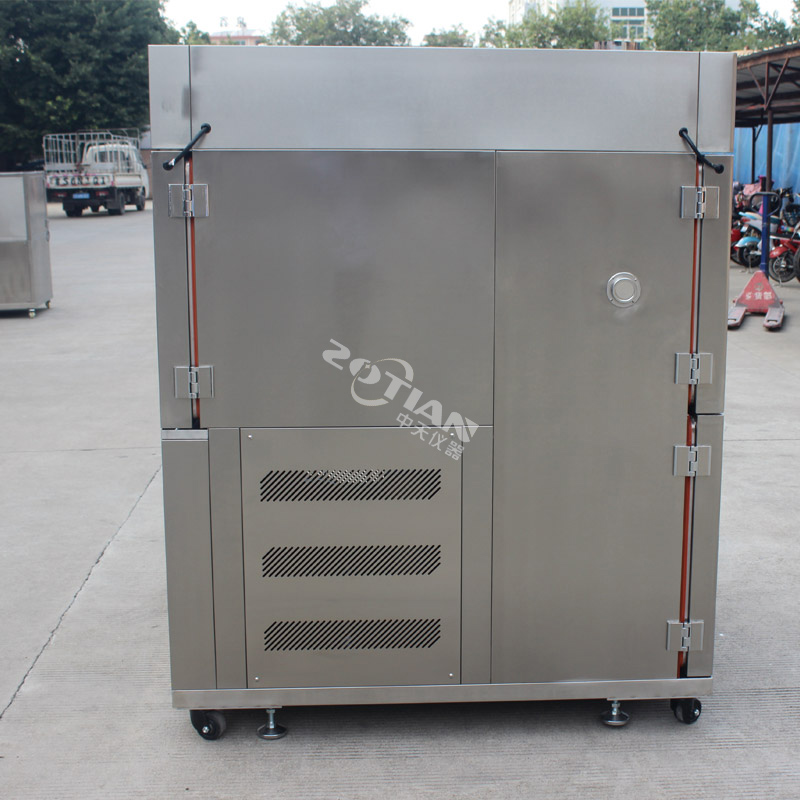

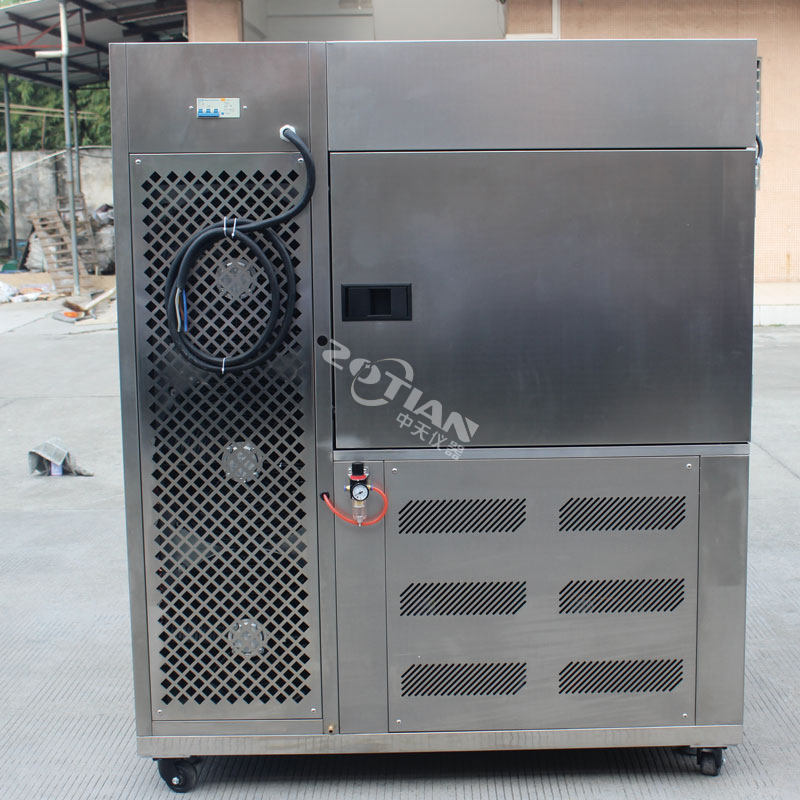

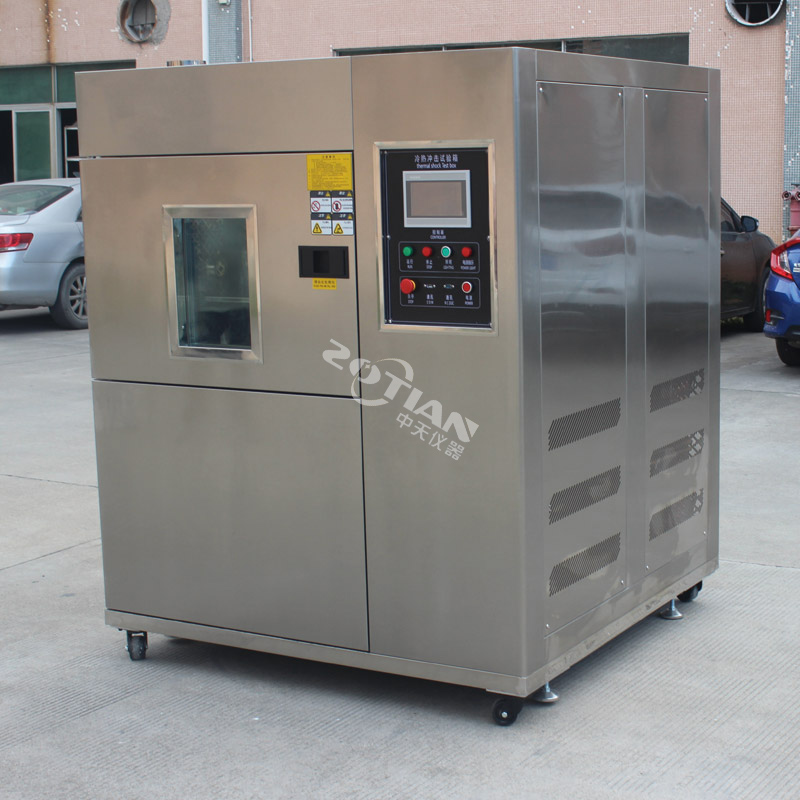

設備名稱： 可程式高低溫冷熱沖擊試驗箱 規格型號：ZT-80E 規格型號如下所示： ZT —LC —80L--- F
溫度-65℃~150 ℃
內箱容積 L
批號
品牌簡稱
本系列程序高低溫冷熱沖擊試驗箱主要用于測試材料對極高溫或極低溫的抵抗力，這種情況類似于不連續地處于高溫或低溫中的情形，冷熱沖擊試驗?zāi)苁垢鞣N物品在短的時間內完成測試。熱震中產生的變化或物理傷害是熱脹冷縮改變或其他物理性值的改變而引起的，采用PID系統，各類產品才能獲得全之信賴。熱震的作用包括成品裂開或破層及位移等所引起的電化學變化，PID系統的全數位元自動控制，將使您操作簡易。
冷熱沖擊試驗機是金屬、塑料、橡膠、電子等材料行業必備的測試設備，用于測試材料結構或復合材料，在瞬間下經極高溫及極低溫的連續環境下所能忍受的程度，得以在短時間內檢測試樣因熱脹冷縮所引起的化學變化或物理傷害。分為兩廂式和三廂式，區別在于試驗方式和內部結構不同，產品符合標準為：GB/T2423.1-2008試驗A 、GB/T2423.2-2008試驗B、GB-T10592-2008、GJB150.3-198、GJB360A-96方法107溫度沖擊試驗的要求。
滿足的試驗方法：GJB150.5-86 溫度沖擊試驗，符合MIL，IEC，JIS規范。
高低溫冷熱沖擊試驗箱廣泛用于電子電器零元件、自動化零部件、通訊元件、汽車 配件、金屬、化學材料、塑膠等行業，國防工業、航天、兵工業、BGA、PCB基扳、電子芯片IC、半導體陶磁及高分子材料之物理牲變化,測試其材料對高、低溫的反復抵拉力及產品于熱脹冷縮產出的化學變化或物理傷害，可確認產品的質量,從精密的IC到重機械的元件，可作為其產品改進的依據或參考。
1.GB-2423.1-89（IEC68-2-1）試驗A：低溫試驗方法。
2.GB-2423.2-89（IEC68-2-2）試驗B：高溫試驗方法。
3.GJB360.8-87（MIL-STD-202F）高溫壽命試驗。
4.GBJ150.3(MIL-STD-810D)高溫試驗方法。
5.GJB150.4(MIL-STD-810D)低溫試驗方法。
6.國軍標GJB150.3-86；
7.國軍標GJB150.4-86；
8.國軍標GJB150.5-86；
|
設備名稱 |
程序高低溫冷熱沖擊試驗箱 |
|
|
型 號 |
ZT-80E |
|
|
容積L |
80L |
|
|
溫濕度控制儀表 |
可編程韓國進口TEMI8226S，觸摸屏輸入，中英文切換。 |
|
|
箱體結構 |

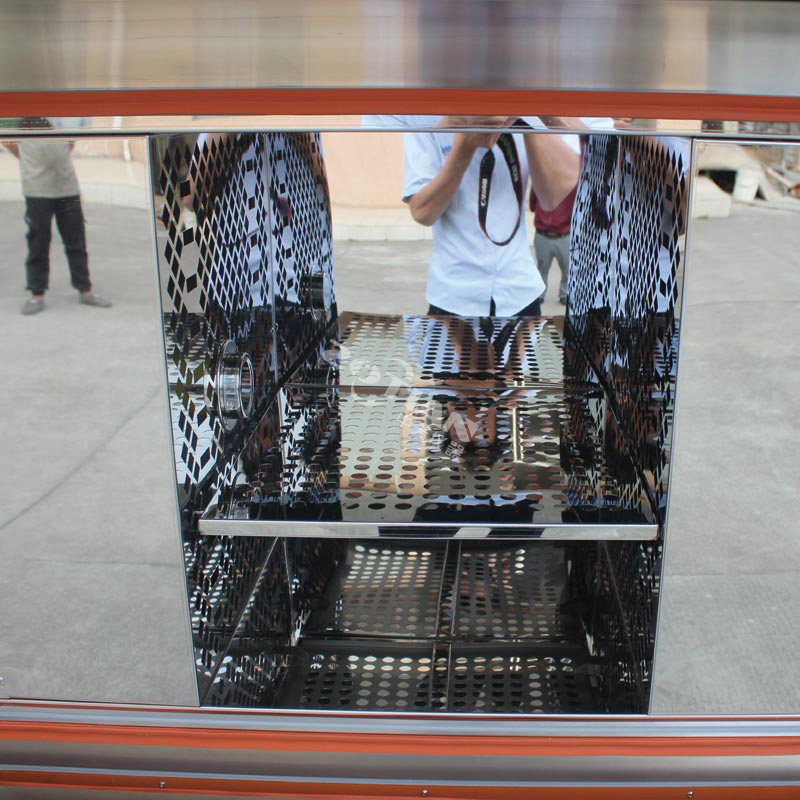

此設備分為：高溫蓄熱區，低溫蓄冷區，產品測試區 |
|
|
測試區尺寸 |
500mm×400mm×400mm寬*高*深 |
|
|
外型尺寸 |
1900mm×2100mm×2000mm寬*高*深 |
|
|
結 構 及 重 要 參 數 |
測試箱溫度沖擊范圍 |
-65℃～+150℃（可編程任意設定） |
|
蓄熱箱溫度范圍 |
+50℃～+180℃（可編程任意設定） |
|
|
蓄冷箱溫度范圍 |
0℃ ～ -65℃（可編程任意設定） |
|
|
控制器控制精度 |
±0.2℃ |
|
|
溫度沖擊速率 |
5min內完成 |
|
|
外殼材料 |
不銹鋼板 |
|
|
內箱材料 |
SUS＃304加厚耐熱耐寒不銹鋼板，一級光面板 |
|
|
保溫材料 |
高密度玻璃棉及高強度PU發泡絕緣材料 |
|
|
箱體均勻度 |
±1℃ |
|
|
送風循環系統 |
采日制多翼離心式循環風扇，日制馬達整組 |
|
|
加熱器 |
U型鰭片式304#無縫鋼高速加溫電熱器。 |
|
|
制冷壓縮機 |
采用法國泰康大匹全封密壓縮機 |
|
|
制冷配件 |
臺彎中力蒸發器、馬爾風機等 |
|
|
制冷方式 |
采用風冷散熱 |
|
|
樣品架 |
樣品層置物架 |
|
|
電氣配件 |
國內知名品牌電氣元件 |
|
|

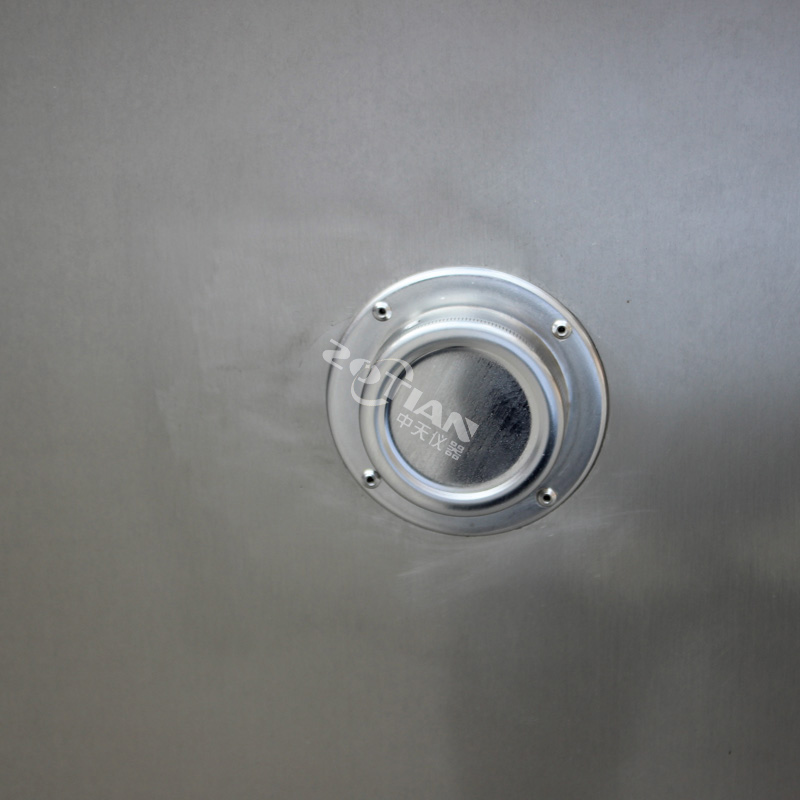

引線孔 |
機器左側Φ50mm |
|
|
配線方式 |
本公司電控配線方式按照國際電工標準執行 |
|
|
保護裝置 |
壓縮機過熱，超溫，超載，高壓，低壓，油壓，過流，欠相， |
|
|
電源 |
AC380V 50~60Hz 10~15KW |
|
|
符合標準 |
GB2423[1].02高溫試驗方法，GB2423[1].01低溫試驗方法. |
|
1、溫度范圍：-65℃～150℃
高溫箱： +60℃～150℃
低溫箱： 0℃～-65℃；
2、溫度波動度：±2℃;
3、溫度誤差：±2℃;
4、升溫速率：從常溫～150℃≤50min；
5、降溫速率：從常溫～-65℃≤60min;
6、制冷下限溫度：≤-65℃;
7、沖擊溫度：+150～-65℃;
8、工作室尺寸： 500×400×400mm; （寬×高×深）
9、外形尺寸： 約1900×2100×2000mm; （寬×高×深）
10、 電源：380V±38V 50Hz±1Hz
11、功率：約16.5Kw
12、溫度恢復時間：≤5min;
13、樣品架承重： 10Kg以內。
1、制冷系統及壓縮機：為保證試驗箱降溫速率和超低溫度的要求，本試驗箱采用一套2×6HP進口ifc法國泰康全封閉壓縮機所組成的二元復疊式水冷制冷系統。復疊制冷系統包含一個高溫制冷循環和一個低溫制冷循環，其連接容器為蒸發冷凝器，蒸發冷凝器是起到能量傳遞的作用，將工作室內熱能通過兩級制冷系統傳遞出去，實現降溫的目的。制冷系統的設計應用能量調節技術，一種行之有效的處理方式既能保證在制冷機組正常運行的情況下又能對制冷系統的能耗及制冷量進行有效的調節，使制冷系統的運行費用和故障率下降到較為經濟的狀態。
2、制冷工作原理：高低制冷循環均采用逆卡若循環，該循環由兩個等溫過程和兩個絕熱過程組成。過程如下: 制冷劑經壓縮機絕熱壓縮到較高壓力，消耗了功使排氣溫度升高，之后制冷劑經冷凝器等溫地和四周介質進行熱交換，將熱量傳給四周介質。后制冷劑經膨脹閥絕熱膨脹做功，這時制冷劑溫度低。制冷劑通過蒸發器等溫地從溫度較高的物體吸熱，使被冷卻物體溫度降。此循環周而復始從而達到降溫之目的。
3、冷卻方式：風冷．風冷冷凝器采用進口臺灣板式換熱器。蒸發冷凝器采用Alfa Laval產板式換熱器，該換熱器體積小，換熱系數高。從而大大提高熱效率，減小占地面積。
4、制冷劑：采用DUPONT公司R502(高溫循環)、R13(低溫循環)；
1、空氣調節方式：強制通風內平衡調溫法(BTC)。該方法即指在制冷系統連續工作的情況下，控制系統根據設定之溫度點通過PID自動運算輸出的結果去控制加熱器的輸出量，達到一種動態平衡。
2、空氣循環裝置：內置空調間、循環風道及長軸離心式通風機，使用效率的制冷機和能量調節系統，通過效率通風機進行有效的熱交換，達到溫度變化之目的。
3、通過改善空氣的氣流，提高了空氣流量及與加熱器和空氣表冷器的熱交換能力，從而大幅改善了試驗箱的溫度均勻度。
4、加熱方式：優質鎳鉻合金絲電加熱器;
5、空氣冷卻方式：多級膜片式空氣熱交換器;
1、 箱體外壁材料： 1.2mm拉絲不銹鋼板;
2、 箱體內壁材料：SUS304#1.2mm不銹鋼板。
3、 觀察窗：高溫箱安裝矩形多層中空隔熱玻璃觀察窗一個(350X250mm)。
觀察窗上安裝照明燈。
4、 保溫材料：采用聚氨脂泡沫塑料經高溫高壓發泡將外殼與低溫室連接成一個整體。
5、樣品室移動方式：樣品靜置 。
1、溫度測量：Pt100鉑電阻
2、控制裝置：主控制器采用進口雙回路高精度液晶顯示觸摸屏溫度控制器 。

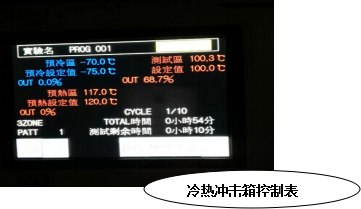

3、該控制器采用韓國進口ＴＥＭＩ8226彩屏液晶觸摸顯示屏，可顯示設定參數、試驗曲線、 運行時間、加熱器工作狀態, PID參數自整定功能。控制程序的編制采用人機對話方式，僅需設定溫度，就可實現制冷機自動運行功能。控制系統具備完善的檢測裝置能自動進行詳細的故障顯示．報警，配置485通訊接口及運行軟件。
4、設定精度：溫度：0.1℃ 時間：1s
5、用戶程序容量：30×100段。
6、運行方式：程序運行，恒定運行。
7、獨立超溫保護儀表。
8、設備工作時間累計計時器。
1、采用可編程彩屏韓國進口TEMI8226S，觸摸屏輸入畫面顯示直觀容易操作，數據保存功能超長。
2、預約開關機功能,結束規劃設定,停電自動保存數據曲線等.
3、實時實驗曲線分析，配備RS232，USB 數據存儲連接
4、試驗結束待測品自動回常溫避免結霜結露保護機制.
5、采用伺服冷媒流量控制技術有效達到節能30%以上
6、實驗循環進行，有效達到5天除霜一次，除霜只需2小時，不影響沖擊時間
7、采用純鋁翅片蒸發器，有效降儲能時間和能量節省
8、具有兩箱和三箱測試功能，符合測試規范
9、制冷優點:
10、傳統設備低溫控制方式：
?制冷壓縮機啟停控制溫度（溫度波動大、嚴重影響壓縮機壽命，已淘汰的技術）
?制冷壓縮機恒定運行+加熱PID 控制（導致制冷量與加熱相抵消實現溫度動態平衡，浪費了大量的電能）
11、新型PWM 冷控制技術實現低溫節能運行：低溫工作狀態，加熱器不參與工作，通過PWM 技術控制調節制冷機組制冷劑流量和流向，對制冷管道、冷旁通管道、熱旁通管道三向流量調節，實現對工作室溫度的自動恒定。此方式在低溫工況下，可實現降40%的能耗。
|
1、 產品名稱 |
高低溫冷熱沖擊試驗箱（風冷式） |
||
|
2、 試樣限制 |
本試驗設備禁止： |
||
|
4、 容積和尺寸 |
|||
|
標稱內容積 |
|
||
|
5、性能 |
|||
|
5.1 測試環境條件
5.2 測試方法 |
環境溫度：+5℃～+35℃ |
||
|
5.3 預熱溫度 |
﹢60℃ ～﹢180℃∥﹢25℃ ～﹢180℃∕45 min |
||
|
5.13.滿足試驗方法 |
1．GB/T 2423.1-2001 試驗A：低溫試驗方法； |
||
|
6、 結構特征 |
|||
|
6.1. 保溫圍護結構 |
外壁：雙面鍍鋅鋼板，表面噴塑處理（ESPEC 標準色） |
||
|
6.2. 空氣調節通 6.3. 試驗箱體標準配置道 |
風機、加熱器、蒸發器、排水裝置 |
||
|
6.4. 大門 |
鉸鏈門，門鉸在箱體左側（面向箱體正面時） |
||
|
6.5. 控制面板（在門上） |
控制器顯示屏操作按鈕、超溫保護設定裝置USB 界面 |
||
|
6.6. 機械室機 |
械室中包含：制冷機組、接排水裝置、風機、配電控制柜加濕和測濕用水控制裝置 |
||
|
6.7. 配電控制柜 |
散熱風機、蜂鳴器、配電板 |
||
|
RS-485、RJ-45 以太網物理界面（需和集中監控軟件一并選購） |
|||
|
6.8. 加熱器 |
鎳鉻合金電熱絲式加熱器 |
||
|

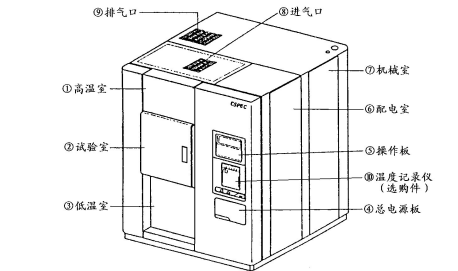

6.9. 試驗箱的外觀結構圖 |
|
||
|
7、 制冷系統 |
|||
|
7.1. 工作方式
7.9. 制冷劑 |
效率省電型超低溫冷凍系統(風冷式散熱方式) |
||
|
8、 電氣控制系統 |
|||
|
8.1.控制器型號 |
韓國進口TEMI8226S |
||
|
顯示器 |
韓國進口TEMI8226S彩色LCD 觸摸屏顯示器 |
||
|
設定范圍 |
程序可鏈接（鏈接程序序號可選擇） |
||
|
顯示分辨率 |
溫度：0.01℃ |
||
|
輸入通訊功能（選購）
控制方式
曲線記錄功能 |
熱電偶， RS-485 界面、RJ-45 以太網界面，具有本地和遠程通訊功能(需配RAS-2003 監控軟件、RS-485/RS-232 轉換器，需占用PC 機的COM口和USB 口各一個)；可同時連接16 臺設備，電纜累計長度大值800m。 |
||
|
USB 功能 |
通過PC 機專用軟件編制試驗程序并保存到優盤，再從優盤將試驗程序調出并存入控制器中；也可將控制器內的程序轉存到優盤，再存入PC 機進行分析和管理。 |
||
|
附屬功能 |
故障報警及原因、處理提示功能 |
||
|
軟件使用環境 |
IBM PC 兼容機，PⅡ以上CPU，128M 以上存儲器，簡體(繁體)中文(英文)Windows2000 或Windows XP 操作系統 |
||
|
8.2. 溫度測量 |
溫度：T 型鎧裝熱電偶 |
||
|
9、 安全保護裝置 |
|||
|
9.1. 制冷系統 |
壓縮機高低壓超壓保護 |
||
|
9.2. 試驗箱 |
可調式的超溫保護 |
||
|
10、 其他配置 |
|||
|
電源線纜：試樣電源控制端子
|
五芯（四芯電纜+保護接地線）電纜1條（6米長） |
||
|
10.1.引線孔 |
引線孔有直徑φ50mm規格，其位置及數量在結構允許及不影響性能的條件下可按用戶要求訂制 |
||
|
10.2.集中監控軟件 |
用于遠程集中監控，隨軟件（RAS-2003 監控軟件）配RS-485/RS-232 轉換器1 個軟件使用環境：IBM PC 兼容機，PⅡ以上CPU，128M 以上存儲器，簡體(繁體)中文(英文)Windows操作系統 |
||
|
11、使用條件 |
試驗箱主體結構為整體式 |
||
|
11.1.場地
|
由用戶保證下列各項條件: |
||
|
11.2.環境條件 |
溫度：+5℃～+35℃ |
||
|
11.3.電源容量 |
AC(380±10)V (50±0.5)Hz 三相四線+保護地線，保護地線接地電阻小于4Ω；TN-S 方式供電或TT 方式供電要求用戶在安裝現場為設備配置相應容量的空氣或動力開關，并且此開關必須是獨立專門供本設備使用 |
||
|
11.4.對儲存環境的要求 |
13kw設備不工作時，環境的溫度應保持0～+45℃（不結冰）以內當環境溫度低于0℃時，應將設備中存留的水排放干凈，以免管道內的水結冰漲壞管道。 |
||
1.工作室超溫；
2.制冷機超壓；
3.制冷機過載；
4.制冷機油壓；
5.加熱器短路、過載；
6.鼓風電機過載。
7.系統漏電保護
8.環境溫度：5―45℃
9.環境濕度：≤90%R.
10.保證性能的條件：（在下述條件下，保證可達溫度-65℃）
11.環境溫度：≤30℃(無凝露)
1.需方負責根據供方的要求提供設備安裝所需的所有外部條件，并負責將設備就位，相應其它部件、附件處于可安裝狀態。
2.供方負責在需方所在地進行現場安裝調試，并提供安裝調試記錄，安裝調試完成后，由供需雙方人員在調試驗收報告上簽字認可。
3.需方根據需要可請第三方（具有資質能力的技術質量監督部門）參與檢定驗收，檢定結論以檢定部門的報告為準，其費用由需方承擔。若一次檢定不合格，經供方改進后再一次進行檢定驗收時所發生費用由供方承擔。
用戶的滿意是我們的服務宗旨,完善的售后服務使您解除一切后顧之憂,我們堅信一個好的企業賣出去的不僅僅是一個好的產品,更重要的是良好的服務。
1、產品由本公司技術服務部的中天技術員進行售后服務。
2、產品由工程技術人員現場免費安裝調試，免費培訓1-2名系統操作員。
3、接到客戶服務要求，在八小時內為客戶提供解決方案,如需上門服務立即派人前往。
4、免費保修叁年，在保修期內如因產品質量問題發生故障將免費維修；因非產品質量問題發生故障，只收工本費。產品終身服務并提供配件及易損件。
